Edelstahlflansch vs. Kohlenstoffstahlflansch: Was ist besser?

Industrielle Rohrleitungssysteme sind in hohem Maße auf robuste Verbindungen angewiesen, um einen sicheren und effizienten Betrieb aufrechtzuerhalten. Die Auswahl des idealen Materials für diese Verbindungen erfordert eine kritische Abwägung. Sie müssen die anfänglichen Materialkosten gegen die langfristige Betriebssicherheit abwägen. Eine übermäßige Spezifizierung von Materialien führt zu einer unnötigen Erhöhung der Projektbudgets. Umgekehrt birgt die Unterspezifizierung von Materialien das Risiko eines katastrophalen Systemausfalls. Darüber hinaus werden von den Aufsichtsbehörden strenge Strafen bei Nichteinhaltung verhängt. Sie benötigen eine objektive Bewertung der verfügbaren Materialien. Durch diese sorgfältige Bewertung entstehen hochbelastbare industrielle Rohrleitungssysteme.

In diesem Leitfaden werden Leistungsschwellenwerte, Compliance-Standards und praktische Ökonomie untersucht. Wir konzentrieren uns stark darauf, wie verschiedene Materialien auf unterschiedliche Umweltbelastungen reagieren. Sie erhalten einen klaren, umsetzbaren Entscheidungsrahmen. Dieses Framework unterstützt Beschaffungs- und Engineering-Teams weltweit. Es hilft ihnen, das am besten geeignete auszuwählen Rohrleitungsanschlussflansch für hochspezifische Anwendungen. Indem Sie die genauen Materialgrenzen kennen, optimieren Sie Projektinvestitionen. Darüber hinaus sorgen Sie für maximale Sicherheit in Ihrer gesamten Anlage.

Wichtige Erkenntnisse

• Flansche aus Kohlenstoffstahl bieten eine hohe Zugfestigkeit und geringere Anschaffungskosten, ideal für Umgebungen mit hoher Hitze und nicht korrosiven Umgebungen.

• Edelstahlflansche bieten eine hervorragende Korrosionsbeständigkeit und Langlebigkeit und sind daher für aggressive Medien, Meeresumgebungen und Sanitäranwendungen unverzichtbar.

• Die Verbindung unterschiedlicher Metalle (Kohlenstoff mit Edelstahl) birgt erhebliche Risiken galvanischer Korrosion, die strenge Isolationsprotokolle erfordern.

• Die endgültige Auswahl sollte durch spezifische Fluidmedien, Betriebstemperaturen und ANSI B16.5-Flansch-Druck-Temperatur-Werte bestimmt werden und nicht durch die grundlegenden Stückkosten.

Basisvergleich: Materialeigenschaften und Wirtschaftlichkeit

Definieren des Kohlenstoffstahlflansches

A Der Flansch aus Kohlenstoffstahl besteht hauptsächlich aus Eisen und Kohlenstoff. Hersteller produzieren sie üblicherweise in standardisierten Qualitäten wie ASTM A105. Sie nutzen den A350 LF2 auch speziell für Tieftemperaturanwendungen. Der hohe Kohlenstoff- und Eisengehalt sorgt für eine außergewöhnliche mechanische Festigkeit. Darüber hinaus bietet es eine hervorragende Ermüdungsbeständigkeit über längere Zeiträume. Schmiedeprozesse haben großen Einfluss auf die Qualität des Endprodukts. Die Hersteller erhitzen die Roheisenblöcke auf extreme Temperaturen. Anschließend pressen sie das Metall in bestimmte Formen. Durch diesen Schmiedeprozess wird die innere Kornstruktur perfekt ausgerichtet. Dadurch entsteht ein äußerst langlebiges Teil, das massiven inneren Kräften standhalten kann. Diese Teile werden häufig in nachgelagerten Ölraffinerien eingesetzt.

Diese Zusammensetzung schafft einen deutlichen wirtschaftlichen Vorteil. Sie profitieren von deutlich geringeren Rohstoffkosten. Herstellungsprozesse erfordern auch weniger spezialisierte Ausrüstung. Allerdings bergen Kohlenstofflegierungen eine eindeutige, unbestreitbare Anfälligkeit. Sie leiden unter einer schnellen Oxidation. Ohne schützende chemische Barrieren bildet sich schnell Rost. Sie müssen robuste Industriebeschichtungen auftragen. Andernfalls wird die strukturelle Integrität durch Feuchtigkeitseinwirkung schnell beeinträchtigt.

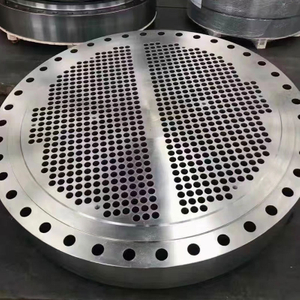

Definieren des Edelstahlflansches

A Der Edelstahlflansch verwendet eine hochspezialisierte Legierungsmischung. Zu den gängigen Handelsqualitäten gehören 304/304L und 316/316L. Das „L“ bezeichnet einfach eine Variante mit niedrigerem Kohlenstoffgehalt. Dieser niedrigere Kohlenstoffgehalt verbessert die Schweißeigenschaften vor Ort erheblich. Das entscheidende Unterscheidungsmerkmal ist der hohe Chromgehalt. Diese speziellen Legierungen enthalten mindestens 10,5 % Chrom. Durch diese chemische Zugabe entsteht eine passive Oxidschicht. Diese mikroskopisch kleine Schicht bedeckt die Metalloberfläche vollständig. Es verhindert effektiv Rost und innere Abnutzung.

Auch der Zusatz von Nickel spielt eine große Rolle bei der Leistung. Nickel stabilisiert die austenitische Struktur der Metallbasis. Diese Stabilisierung stellt sicher, dass das Teil auch bei niedrigen Temperaturen zäh bleibt. Es verhindert aktiv, dass das Material bei plötzlicher physikalischer Einwirkung bricht. Sie müssen diese mikrostrukturellen Unterschiede verstehen, um fundierte Beschaffungsentscheidungen treffen zu können. Die wirtschaftliche Realität geht mit höheren Anfangsinvestitionen einher. Rohstoffe und Spezialbearbeitung treiben diese Anschaffungskosten in die Höhe. Diese höheren Vorabkosten gleichen jedoch zukünftige Belastungen aus. Sie profitieren von einer wartungsfreien Langlebigkeit. Selbst unter härtesten Umgebungsbedingungen verhält sich das Material einwandfrei.

Kernbewertungskriterien für Ihr Rohrleitungssystem

Flüssiges Medium und Umwelteinflüsse

Sie müssen die genaue chemische Zusammensetzung der internen Strömung genau bewerten. Überlegen Sie, ob die Rohrleitungsflüssigkeit stark säurehaltig oder alkalisch ist. Beurteilen Sie, ob Sie harmloses Süßgas oder stark ätzendes Sauergas verarbeiten. Sie benötigen ein klares Verständnis der internen chemischen Dynamik. Als nächstes prüfen Sie sorgfältig alle externen Umweltrisiken. Wird das System einem starken Salzgehalt der Offshore-Meere ausgesetzt sein? Haben Sie es mit erdverlegten Rohrleitungen in feuchtem, stark saurem Boden zu tun? Setzen Sie die Fugen starken, schwankenden Wetterbedingungen aus?

Bei diesen Bewertungsszenarien gilt eine äußerst praktische Faustregel. Für korrosive Innenmedien sind unbedingt rostfreie Materialien erforderlich. Sie sind auch für stark salzhaltige Außenumgebungen obligatorisch. Für harmlose Medien sind Kohlenstofflegierungen völlig ausreichend. Dazu gehören aufbereitetes kommunales Wasser, Standard-Rohöl und trockenes Erdgas. Sie benötigen lediglich geeignete rosthemmende Beschichtungen, die außen aufgetragen werden. Sie müssen diese Außenbeschichtungen während der gesamten Lebensdauer des Systems sorgfältig pflegen.

Temperatur- und Druckfähigkeiten

Ingenieure müssen während der Entwurfsphase immer auf Standard-Druck-Temperatur-Diagramme zurückgreifen. Normalerweise werden Sie die genauen Parameter für ein einsehen ANSI B16.5 Flansch . Diese technische Norm schreibt sichere Betriebsgrenzen für verschiedene Druckklassen vor. Die Klassen reichen von Klasse 150 bis Klasse 2500. Eine Einstufung in Klasse 150 bedeutet nicht, dass das Teil genau 150 psi hält. Die tatsächliche Druckkapazität ändert sich je nach Betriebstemperatur. Beispielsweise könnte ein Teil bei Raumtemperatur einem Druck von 285 psi standhalten. Das gleiche Teil hält bei stark erhöhten Temperaturen möglicherweise nur 170 psi aus. Sie müssen sowohl Temperatur- als auch Druckvariablen gleichzeitig mit Querverweisen versehen.

Kohlenstofflegierungen eignen sich hervorragend für industrielle Hochtemperaturprozesse. Sie behalten ihre Form unter großer thermischer Belastung. Allerdings wird Standardkohlenstoff bei kryogenen Temperaturen gefährlich spröde. Für extreme Kälte müssen Sie spezielle Tieftemperaturtypen wie LF2 verwenden. Rostfreie Materialien bieten eine wesentlich größere thermische Vielseitigkeit. Sie bewahren ihre strukturelle Integrität auch bei extrem hoher Hitze. Sie leisten auch in tiefen kryogenen Bereichen eine außergewöhnlich gute Leistung. Dadurch sind sie ideal für die spezielle Verarbeitung von Flüssigerdgas (LNG).

Langfristige finanzielle Auswirkungen im Vergleich zum anfänglichen Investitionsaufwand

Sie sollten die langfristigen finanziellen Auswirkungen möglicher Betriebsausfälle genau abbilden. Berechnen Sie die versteckten Kosten, die mit der regelmäßigen Systemwartung verbunden sind. Berücksichtigen Sie die Arbeitskosten eines vorzeitigen Teileaustauschs. Ein günstiger anfänglicher Materialeinkauf wird später oft zu einer massiven finanziellen Belastung. Wenn Ihr System häufig von außen neu beschichtet werden muss, vervielfachen sich die Arbeitskosten schnell. Frühzeitige physische Ersetzungen aufgrund von Umweltunterschieden belasten die Wartungsbudgets schnell.

Sie müssen die Vorabinvestitionen aktiv gegen diese wiederkehrenden Betriebskosten ausgleichen. Die Wahl billigerer Materialien kostet eine Anlage über einen Zehnjahreszyklus oft viel mehr. Sie müssen über den ursprünglichen Bestellwert hinausschauen. Smart Engineering berücksichtigt den gesamten Betriebslebenszyklus der Rohrleitungsverbindung. Begründen Sie Ihre Materialwahl immer mit langfristigen Zuverlässigkeitskennzahlen und nicht mit kurzfristigen Einsparungen.

Implementierungsrisiken: Verbindung von Kohlenstoffstahl mit Edelstahl

Die Bedrohung durch galvanische Korrosion

Das Verbinden unterschiedlicher Metalle birgt erhebliche chemische Risiken für Ihr Rohrleitungssystem. Wenn sich Kohlenstoff direkt mit Edelstahl verbindet, kommt es zu einer aggressiven elektrochemischen Reaktion. Diese chemische Reaktion erfordert die physische Anwesenheit eines Elektrolyten. Zu den üblichen industriellen Elektrolyten gehören Regenwasser, Kondenswasser oder salzhaltige Küstenfeuchtigkeit. Salznebel in Meeresumgebungen wirken als unglaublich wirksamer Elektrolyt.

Bei dieser Reaktion fungiert die Kohlenstofflegierung als aktive Anode. Die rostfreie Legierung fungiert als passive Kathode. Folglich korrodiert die Kohlenstoffanode sehr schnell. Das rostfreie Material bleibt von dem Prozess relativ unberührt. Dieser schnelle, lokale Abbau beeinträchtigt das Gelenk vollständig. Dadurch wird die mechanische Integrität der Verbindungsstelle beeinträchtigt. Diese Verschlechterung führt häufig zu gefährlichen Chemikalienlecks und vollständigen Systemdruckausfällen. Sie können dieses Grundgesetz der Chemie nicht ignorieren.

Schadensbegrenzung und Best Practices

Sie müssen den direkten Metall-zu-Metall-Kontakt unbedingt vermeiden. Eine ordnungsgemäße elektrische Isolierung ist für die Systemsicherheit absolut unerlässlich. Die beste Vorgehensweise besteht darin, geeignete Flanschisolationskits (FIKs) zu spezifizieren. Sie müssen diese Kits jedes Mal korrekt installieren.

Hier sind die kritischen Komponenten eines Standard-FIK:

1. Isolierende Mitteldichtungen zur Trennung der Flanschflächen.

2. Durchgehende Bolzenschutzhülsen zur Isolierung der Metallbolzen.

3. Spezielle nichtmetallische dielektrische Unterlegscheiben für Schraubenköpfe.

4. Stützscheiben aus hochfestem Stahl zur gleichmäßigen Verteilung der Spannkraft.

Achten Sie auf sehr häufige Installationsfehler. Bei der Montage ziehen Techniker die Befestigungsschrauben oft zu fest an. Bei der Installation müssen Sie die Drehmomentangaben genau beachten. Ein zu hohes Drehmoment zerdrückt leicht die nichtmetallischen Isolationssätze. Durch diese Zerkleinerungswirkung wird die erforderliche dielektrische Barriere sofort zerstört. Sobald die dielektrische Barriere versagt, beginnt sofort die galvanische Korrosion. Verwenden Sie bei der Endmontage der Verbindung immer ordnungsgemäß kalibrierte Drehmomentschlüssel.

Feldverifizierung: Identifizierung von Flanschmaterialien vor Ort

Einschränkungen bei visuellen und physischen Tests

Durchmischte Bestände während der Installation stellen ein enormes Betriebsrisiko dar. Sie können Metalle nicht zuverlässig identifizieren, indem Sie sie einfach nur ansehen. Auf stark frequentierten Baustellen scheitern Sichtprüfungen regelmäßig. Schmutz, Fett und Umgebungslicht verdecken die Oberfläche der Materialien. Einige Außendienstmitarbeiter verlassen sich stark auf grundlegende magnetische Tests. Kohlenstofflegierungen sind stark magnetisch. Austenitische rostfreie Legierungen sind in ihrer rohen, unverarbeiteten Form im Allgemeinen nicht magnetisch.

Allerdings erschwert die industrielle Fertigung diesen scheinbar einfachen Test. Kaltumformprozesse führen häufig zu einem leichten Magnetismus in austenitischen Materialien. Schwere Bearbeitung, Bohren und Metallumformung verändern die innere Kornstruktur. Daher bleibt die magnetische Prüfung eine äußerst unzuverlässige Überprüfungsmethode. Sich auf einfache Magnete zu verlassen, kann zu katastrophalen Installationsfehlern führen. Sie benötigen narrensichere Methoden, um absolute Materialgenauigkeit sicherzustellen.

Verifizierungsprotokolle

Sie müssen sofort strenge, dokumentierte Tracking-Protokolle implementieren. Verlassen Sie sich ausschließlich auf die auf den Teilen eingeprägten Schmelznummern. Diese physischen Zahlen müssen perfekt mit zertifizierten Materialtestberichten (MTRs) übereinstimmen. MTRs liefern die genaue chemische Aufschlüsselung der spezifischen Metallcharge. Sie dienen als verbindlicher rechtlicher Nachweis der Materialzusammensetzung.

Bei Compliance-kritischen Systemen sind einfache visuelle Kontrollen völlig unzureichend. Sie sollten die Positive Material Identification (PMI) verwenden. Techniker führen PMI mit tragbaren Röntgenfluoreszenzscannern (RFA) durch. Diese Spezialgeräte analysieren die chemische Zusammensetzung sofort. Sie liefern genaue Prozentsätze von Eisen, Chrom und Nickel auf einem digitalen Bildschirm. Dieser wissenschaftliche Ansatz garantiert Ihnen, dass Sie jedes Mal das richtige Material installieren. Es eliminiert alle gefährlichen Rätselraten in der kritischen Bauphase.

Entscheidungsrahmen: Auswahl des richtigen Stahlflansches

Wann ist Kohlenstoffstahl zu spezifizieren?

Bestimmte Umgebungen eignen sich hervorragend für Standard-Carbonmaterialien. Sie sollten sie selbstbewusst spezifizieren, wenn die Betriebsbedingungen weiterhin sehr vorhersehbar sind.

• Standardleitungen für Öl, Gas und Petrochemie, bei denen Außenbeschichtungen leicht zu warten sind.

• Systeme, die harmlose, nicht korrosive Flüssigkeiten wie Trockendampf oder chemisch behandeltes Wasser transportieren.

• Budgetbeschränkte Projekte, die in gut vorhersehbaren, trockenen und thermisch stabilen Umgebungen durchgeführt werden.

• Strukturelle Unterstützungsanwendungen, die eine extreme physikalische Steifigkeit erfordern, ohne dass große Risiken einer chemischen Belastung bestehen.

Wann sollte Edelstahl spezifiziert werden?

Aggressive Umgebungen erfordern unbedingt eine überlegene Legierungsleistung. Sie müssen diese widerstandsfähigen Materialien einsetzen, wenn ein Systemausfall einfach keine Option ist.

• Pharmazeutische, Lebensmittelverarbeitungs- oder Reinwassersysteme, die eine strikte, dokumentierte Hygienekonformität erfordern.

• Offshore-Plattformen, Seeschiffe oder stark saure chemische Verarbeitungsumgebungen.

• Anwendungen, die während des gesamten Produktlebenszyklus absolut keine Flüssigkeitsverunreinigung erfordern.

• Remote-Anlageninstallationen, die einen jahrzehntelangen, völlig wartungsfreien Betrieb erfordern.

Nächste Schritte

Folgen Sie einem stark strukturierten Prozess, um Ihre endgültige Materialauswahl abzuschließen. Prüfen Sie zunächst gründlich Ihre spezifischen P&ID-Anforderungen (Rohrleitungs- und Instrumentierungsdiagramm). Ermitteln Sie die genauen Eigenschaften flüssiger Medien und extreme Temperaturbereiche. Zweitens wenden Sie sich direkt an einen zertifizierten Industriehersteller. Bitten Sie sie, die Einhaltung der Standards ausschließlich anhand Ihrer gesammelten Daten zu überprüfen. Fordern Sie abschließend umfassende Vergleichsmaterialangebote an. Nutzen Sie diese detaillierten Angebote als Leitfaden für Ihre endgültige finanzielle Entscheidung.

Abschluss

Kein einzelnes Material eignet sich perfekt für jedes industrielle Rohrleitungssystem. Die Überlegenheit hängt vollständig von Ihrem spezifischen Betriebskontext und den Umgebungsvariablen ab. Die richtige Materialspezifikation gewährleistet grundlegende physische Sicherheit und die strikte Einhaltung gesetzlicher Vorschriften. Darüber hinaus wird die Gesamtrendite Ihres Projekts über Jahrzehnte hinweg aktiv optimiert. Beauftragen Sie immer frühzeitig in der Planungsphase spezialisierte technische Unterstützung. Überprüfen Sie alle flüssigen chemischen Daten, bevor Sie Bestellungen abschließen. Überprüfen Sie die Druckwerte des Systems sorgfältig, bevor Sie komplexe Beschaffungsmaßnahmen einleiten. Durch diese Maßnahmen wird ein belastbares, konformes und kosteneffektives Rohrleitungsnetz gewährleistet.

FAQ

F: Kann ein ANSI B16.5-Flansch sowohl aus Kohlenstoffstahl als auch aus Edelstahl hergestellt werden?

A: Ja. Der ANSI/ASME-Standard schreibt physikalische Abmessungen und sichere Druckklassen vor, die von 150# bis 2500# reichen. Es gibt keine Einschränkung hinsichtlich des spezifischen Grundmaterials. Sowohl Carbon- als auch Edelstahlflansche entsprechen diesen strengen Maßstandards in gleicher Weise und gewährleisten so eine universelle Passform für globale technische Projekte.

F: Ist es sicher, ein Edelstahlrohr an einen Kohlenstoffstahlflansch zu schweißen?

A: Es erfordert hochspezialisierte Verfahren zum Schweißen unterschiedlicher Metalle. Zertifizierte Techniker verwenden in der Regel Fülldraht 309L, um dies sicher zu erreichen. Allerdings sind Schraubverbindungen mit speziellen dielektrischen Isolationssätzen nach wie vor der weitaus bevorzugte Industriestandard. Sie bieten einen viel sichereren Wartungszugang und bieten einen hervorragenden, langanhaltenden Korrosionsschutz.

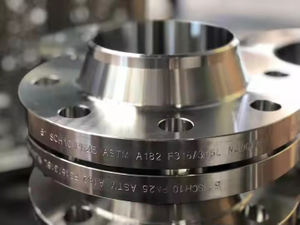

F: Warum wird in Meeresumgebungen Edelstahl 316L gegenüber Edelstahl 304 bevorzugt?

A: 316L enthält einen erheblichen chemischen Zusatz von Molybdän. Dieses spezielle Legierungselement erhöht die Widerstandsfähigkeit des Metalls gegenüber aggressiver, chloridbedingter Lochfraßbildung drastisch. Außerdem verhindert es Spaltkorrosion viel wirksamer als Standard 304. Dies macht es für den sicheren Betrieb unter stark salzhaltigen Meeresbedingungen absolut unerlässlich.
