Paslanmaz Çelik Flanş vs Karbon Çelik Flanş: Hangisi Daha İyi?

Endüstriyel boru sistemleri, güvenli ve verimli operasyonları sürdürmek için büyük ölçüde sağlam bağlantılara dayanır. Bu bağlantılar için ideal malzemeyi seçmek kritik bir dengeleme gerektirir. Başlangıçtaki malzeme maliyetlerini uzun vadeli operasyonel güvenilirlikle karşılaştırmalısınız. Malzemelerin aşırı belirtilmesi proje bütçelerini gereksiz yere şişirir. Tersine, yetersiz spesifikasyona sahip malzemeler, yıkıcı sistem arızası riski taşır. Aynı zamanda düzenleyici kurumlardan ciddi uyumsuzluk cezaları alınmasını da beraberinde getiriyor. Mevcut materyallerin objektif bir değerlendirmesine ihtiyacınız var. Bu dikkatli değerlendirme, son derece dayanıklı endüstriyel boru sistemleri oluşturur.

Bu kılavuzda performans eşikleri, uyumluluk standartları ve pratik ekonomi ele alınmaktadır. Farklı malzemelerin çeşitli çevresel streslere nasıl tepki verdiğine yoğun olarak odaklanıyoruz. Açık ve uygulanabilir bir karar çerçevesi elde edeceksiniz. Bu çerçeve, tedarik ve mühendislik ekiplerini küresel olarak güçlendirir. En uygun olanı seçmelerine yardımcı olur boru hattı bağlantı flanşı . Son derece spesifik uygulamalar için Kesin malzeme sınırlarını anlayarak proje yatırımlarını optimize edersiniz. Ayrıca tüm tesisinizde maksimum güvenliği sağlarsınız.

Temel Çıkarımlar

• Karbon çeliği flanşlar yüksek çekme mukavemeti ve daha düşük başlangıç ​​maliyetleri sağlar; yüksek sıcaklıktaki, aşındırıcı olmayan ortamlar için idealdir.

• Paslanmaz çelik flanşlar üstün korozyon direnci ve uzun ömür sunar; bu da onları agresif ortamlar, deniz ortamları ve sıhhi uygulamalar için zorunlu kılar.

• Farklı metallerin (karbondan paslanmaza) birleştirilmesi, sıkı izolasyon protokolleri gerektiren ciddi galvanik korozyon risklerini ortaya çıkarır.

• Nihai seçim, temel birim maliyetten ziyade belirli akışkan ortamı, çalışma sıcaklıkları ve ANSI B16.5 flanş basınç-sıcaklık değerlerine göre belirlenmelidir.

Temel Karşılaştırma: Malzeme Özellikleri ve Ekonomi

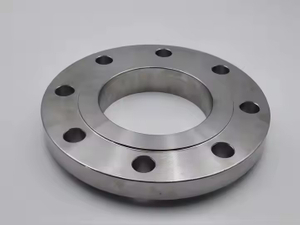

Karbon Çelik Flanşın Tanımlanması

A karbon çeliği flanşı öncelikle demir ve karbondan oluşur. Üreticiler genellikle bunları ASTM A105 gibi standartlaştırılmış kalitelerde üretirler. Ayrıca özellikle düşük sıcaklık uygulamaları için A350 LF2'yi kullanıyorlar. Yüksek karbon ve demir içeriği olağanüstü mekanik dayanıklılık sağlar. Ayrıca uzun süreler boyunca mükemmel yorulma direnci sağlar. Dövme işlemleri nihai ürün kalitesini büyük ölçüde etkiler. Üreticiler ham demir bloklarını aşırı sıcaklıklara ısıtıyor. Daha sonra metali belirli kalıp şekillerine bastırırlar. Bu dövme işlemi, iç tane yapısını mükemmel şekilde hizalar. Büyük iç kuvvetlere dayanabilecek son derece dayanıklı bir parça oluşturur. Bu parçaların petrol rafinerilerinde kullanıldığını sıklıkla göreceksiniz.

Bu bileşim belirgin bir ekonomik avantaj yaratır. Önemli ölçüde daha düşük hammadde maliyetlerinden yararlanırsınız. Üretim süreçleri ayrıca daha az özel ekipman gerektirir. Ancak karbon alaşımları açık ve yadsınamaz bir güvenlik açığına sahiptir. Hızlı oksidasyondan muzdariptirler. Pas, koruyucu kimyasal bariyerler olmadan hızla oluşur. Sağlam endüstriyel kaplamalar uygulamalısınız. Aksi halde neme maruz kalmak yapısal bütünlüğü hızla bozar.

Paslanmaz Çelik Flanşın Tanımlanması

A paslanmaz çelik flanş son derece özel bir alaşım karışımı kullanır. Yaygın ticari kaliteler arasında 304/304L ve 316/316L bulunur. 'L' basitçe daha düşük karbon içerikli bir varyantı belirtir. Bu düşük karbon seviyesi, saha kaynak özelliklerini önemli ölçüde artırır. Kritik farklılaştırıcı, yüksek krom içeriğidir. Bu spesifik alaşımlar minimum %10,5 krom içerir. Bu kimyasal ilave pasif bir oksit tabakası oluşturur. Bu mikroskobik katman metalin yüzeyini tamamen kaplar. Paslanmayı ve iç bozulmayı etkili bir şekilde önler.

Nikel ilavesi de performansta büyük bir rol oynar. Nikel, metal bazın östenitik yapısını stabilize eder. Bu stabilizasyon parçanın düşük sıcaklıklarda sağlam kalmasını sağlar. Malzemenin ani fiziksel darbe altında kırılmasını aktif olarak önler. Bilgiye dayalı satın alma kararları verebilmek için bu mikroyapısal farklılıkları anlamalısınız. Ekonomik gerçeklik daha yüksek başlangıç ​​sermaye harcamalarını içermektedir. Hammaddeler ve özel işleme, bu başlangıç ​​maliyetlerini artırır. Ancak bu daha yüksek ön maliyet, gelecekteki yükleri dengeler. Sıfır bakım gerektiren uzun ömür elde edersiniz. Malzeme en zorlu çevre koşullarında bile kusursuz performans gösterir.

Boru Sisteminiz İçin Temel Değerlendirme Kriterleri

Sıvı Ortamı ve Çevreye Maruz Kalma

İç akışın tam kimyasal bileşimini titizlikle değerlendirmelisiniz. Boru hattı sıvısının yüksek derecede asidik mi yoksa alkalin mi olduğunu düşünün. İyi huylu tatlı gaz mı yoksa son derece aşındırıcı ekşi gaz mı işlediğinizi değerlendirin. İç kimyasal dinamikleri net bir şekilde anlamanız gerekir. Daha sonra tüm dış çevresel riskleri dikkatlice inceleyin. Sistem açık denizde ağır deniz tuzluluğuyla karşı karşıya kalacak mı? Nemli, yüksek asitli toprakta gömülü boru hatlarıyla mı uğraşıyorsunuz? Eklemlerinizi şiddetli, değişken hava koşullarına maruz bırakıyor musunuz?

Bu değerlendirme senaryolarında son derece pratik bir temel kural geçerlidir. Aşındırıcı iç ortamlar için paslanmaz malzemeler kesinlikle gereklidir. Ayrıca yüksek oranda tuzlu dış ortamlar için de zorunludurlar. Karbon alaşımları iyi huylu ortamlar için mükemmel derecede yeterlidir. Buna arıtılmış belediye suyu, standart ham petrol ve kuru doğal gaz dahildir. Sadece harici olarak uygulanan uygun pas önleyici kaplamalara ihtiyacınız var. Bu dış kaplamaların bakımını sistem ömrü boyunca özenle yapmalısınız.

Sıcaklık ve Basınç Yetenekleri

Mühendisler tasarım aşamasında her zaman standart basınç-sıcaklık çizelgelerine başvurmalıdır. Tipik olarak kesin parametrelere başvuracaksınız. ANSI B16.5 flanşı . Bu mühendislik standardı, farklı basınç sınıflarında güvenli çalışma sınırlarını belirler. Sınıflar, Sınıf 150'den Sınıf 2500'e kadar değişir. Sınıf 150 derecelendirmesi, parçanın tam olarak 150 psi basınç taşıdığı anlamına gelmez. Gerçek basınç kapasitesi çalışma sıcaklığına bağlı olarak değişir. Örneğin bir parça oda sıcaklığında 285 psi basınç taşıyabilir. Aynı parça çok yüksek sıcaklıklarda yalnızca 170 psi tutabilir. Hem sıcaklık hem de basınç değişkenlerini aynı anda çapraz referanslamanız gerekir.

Karbon alaşımları yüksek sıcaklıktaki endüstriyel işlemlerde mükemmeldir. Yoğun termal stres altında şekillerini korurlar. Ancak standart karbon, kriyojenik sıcaklıklarda tehlikeli derecede kırılgan hale gelir. Aşırı soğuklar için LF2 gibi belirli düşük sıcaklık derecelerini kullanmalısınız. Paslanmaz malzemeler önemli ölçüde daha geniş termal çok yönlülük sunar. Aşırı yüksek ısıya karşı yapısal bütünlüğü korurlar. Ayrıca derin kriyojenik aralıklarda olağanüstü iyi performans gösterirler. Bu onları özel sıvı doğal gaz (LNG) işleme için ideal kılar.

Uzun Vadeli Finansal Etki ve Başlangıç ​​Sermaye Harcaması

Potansiyel operasyonel kesinti süresinin uzun vadeli mali etkisini yakından modellemelisiniz. Düzenli sistem bakımıyla ilgili gizli masrafları hesaplayın. Zamanından önce parça değişiminin işçilik maliyetlerindeki faktör. Başlangıçta daha ucuz bir malzeme alımı, çoğu zaman daha sonra büyük bir mali yükümlülük haline gelir. Sisteminiz sık sık harici yeniden kaplama gerektiriyorsa işçilik masrafları hızla artar. Çevresel uyumsuzluğun yol açtığı erken fiziksel değiştirmeler, bakım bütçelerini hızla tüketir.

Peşin sermaye harcamalarını bu yinelenen operasyonel maliyetlere karşı aktif olarak dengelemeniz gerekir. Daha ucuz malzemelerin seçilmesi genellikle tesise on yıllık bir döngü boyunca çok daha fazla maliyet getirir. İlk satın alma siparişi değerinin ötesine bakmalısınız. Akıllı mühendislik, boru bağlantısının tüm operasyonel yaşam döngüsünü dikkate alır. Malzeme seçiminizi her zaman kısa vadeli tasarruflar yerine uzun vadeli güvenilirlik ölçütlerini kullanarak gerekçelendirin.

Uygulama Riskleri: Karbon Çeliğin Paslanmaz Çelikle Birleştirilmesi

Galvanik Korozyon Tehdidi

Farklı metallerin bağlanması boru sisteminizde ciddi kimyasal riskler oluşturur. Karbon doğrudan paslanmaza bağlandığında agresif bir elektrokimyasal reaksiyon meydana gelir. Bu kimyasal reaksiyon, bir elektrolitin fiziksel varlığını gerektirir. Yaygın endüstriyel elektrolitler arasında yağmur suyu, yoğuşma veya tuzlu kıyı nemi bulunur. Deniz ortamlarındaki tuz spreyi inanılmaz derecede güçlü bir elektrolit görevi görür.

Bu reaksiyon sırasında karbon alaşımı aktif anot görevi görür. Paslanmaz alaşım pasif bir katot görevi görür. Sonuç olarak, karbon anot oldukça hızlandırılmış bir oranda korozyona uğrar. Paslanmaz malzeme işlemden nispeten etkilenmez. Bu hızlı, lokalize bozulma, eklemi tamamen tehlikeye atar. Bağlantı noktasının mekanik bütünlüğünü bozar. Bu bozulma sıklıkla tehlikeli kimyasal sızıntılara ve toplam sistem basıncı arızalarına yol açar. Kimyanın bu temel yasasını göz ardı edemezsiniz.

Azaltma ve En İyi Uygulamalar

Her ne pahasına olursa olsun doğrudan metal-metal temasından kaçınmalısınız. Sistem güvenliği açısından uygun elektrik izolasyonu kesinlikle tartışılamaz. En iyi uygulama, uygun Flanş İzolasyon Kitlerinin (FIK'ler) belirtilmesini içerir. Bu kitleri her seferinde doğru şekilde kurmanız gerekir.

Standart bir FIK'in kritik bileşenleri şunlardır:

1. Flanş yüzlerini ayırmak için tasarlanmış izolasyonlu merkezi contalar.

2. Metal saplamaları izole etmek için tam uzunlukta koruyucu cıvata kolları.

3. Cıvata başları için özel metalik olmayan dielektrik rondelalar.

4. Sıkıştırma kuvvetini eşit şekilde dağıtmak için yüksek mukavemetli çelik yedek pullar.

Çok yaygın kurulum hatalarına dikkat edin. Teknisyenler montaj sırasında sık sık sabitleme cıvatalarını aşırı sıkarlar. Kurulum sırasında tork özelliklerini kesinlikle gözden geçirmelisiniz. Aşırı tork, metalik olmayan izolasyon kitlerini kolayca ezer. Bu kırma eylemi gerekli dielektrik bariyeri anında yok eder. Dielektrik bariyer bozulduğunda galvanik korozyon hemen başlar. Son bağlantı montajı sırasında daima uygun şekilde kalibre edilmiş tork anahtarları kullanın.

Saha Doğrulaması: Flanş Malzemelerinin Sahada Belirlenmesi

Görsel ve Fiziksel Test Sınırlamaları

Kurulum sırasında karışık envanter, büyük bir operasyonel risk oluşturur. Metallere yalnızca bakarak güvenilir bir şekilde tanımlayamazsınız. Aktif, yoğun iş sahalarında görsel denetimler rutin olarak başarısız olur. Kir, yağ ve ortam aydınlatması malzemenin yüzey kaplamasını engeller. Bazı saha çalışanları büyük ölçüde temel manyetik testlere güveniyor. Karbon alaşımları güçlü bir manyetiktir. Östenitik paslanmaz alaşımlar genellikle ham, işlenmemiş formlarında manyetik değildir.

Ancak endüstriyel üretim, görünüşte basit olan bu testi karmaşık hale getiriyor. Soğuk işleme süreçleri genellikle ostenitik malzemelere hafif bir manyetizma katar. Ağır işleme, delme ve metal şekillendirme iç tane yapısını değiştirir. Bu nedenle manyetik test, son derece güvenilmez bir doğrulama yöntemi olmaya devam etmektedir. Basit mıknatıslara güvenmek, büyük kurulum hatalarına yol açabilir. Mutlak malzeme doğruluğunu sağlamak için kusursuz yöntemlere ihtiyacınız var.

Doğrulama Protokolleri

Sıkı, belgelenmiş izleme protokollerini derhal uygulamaya koymalısınız. Yalnızca parçalar üzerinde fiziksel olarak bulunan damgalanmış ısı numaralarına güvenin. Bu fiziksel sayılar, sertifikalı Malzeme Test Raporlarıyla (MTR'ler) mükemmel şekilde eşleşmelidir. MTR'ler belirli metal grubunun tam kimyasal dökümünü sağlar. Malzeme bileşiminin kesin yasal kanıtı olarak hizmet ederler.

Uyumluluk açısından kritik sistemler için temel görsel kontroller tamamen yetersizdir. Pozitif Malzeme Tanımlamayı (PMI) kullanmalısınız. Teknisyenler, el tipi X-ışını floresans (XRF) tarayıcılarını kullanarak PMI gerçekleştirir. Bu özel cihazlar kimyasal bileşimi anında analiz eder. Dijital ekranda demir, krom ve nikelin kesin yüzdelerini gösterirler. Bu bilimsel yaklaşım, her seferinde doğru malzemeyi yerleştirmenizi garanti eder. Kritik inşaat aşamasındaki tüm tehlikeli tahminleri ortadan kaldırır.

Karar Çerçevesi: Doğru Çelik Flanşın Kısa Listeye Alınması

Karbon Çeliği Ne Zaman Belirtilmelidir?

Bazı ortamlar standart karbon malzemelerine mükemmel şekilde uyar. Operasyonel koşullar oldukça öngörülebilir kaldığında bunları güvenle belirtmelisiniz.

• Dış kaplamaların bakımının kolaylıkla yapıldığı standart petrol, gaz ve petrokimya hatları.

• Kuru buhar veya kimyasal olarak arıtılmış su gibi iyi huylu, aşındırıcı olmayan sıvıları taşıyan sistemler.

• Son derece öngörülebilir, kuru ve termal olarak kararlı ortamlarda yürütülen, bütçesi kısıtlı projeler.

• Ciddi kimyasal maruziyet riskleri olmaksızın aşırı fiziksel sertlik gerektiren yapısal destek uygulamaları.

Paslanmaz Çelik Ne Zaman Belirtilmelidir?

Agresif ortamlar kesinlikle üstün alaşım performansı gerektirir. Sistem arızasının bir seçenek olmadığı durumlarda bu dayanıklı malzemeleri belirtmeniz gerekir.

• Sıkı, belgelenmiş sıhhi uyumluluk gerektiren ilaç, gıda işleme veya temiz su sistemleri.

• Açık deniz platformları, deniz araçları veya yüksek asitli kimyasal işleme ortamları.

• Tüm ürün yaşam döngüsü boyunca kesinlikle sıfır sıvı kirliliği gerektiren uygulamalar.

• Onlarca yıl tamamen bakım gerektirmeyen hizmet gerektiren uzak tesis kurulumları.

Sonraki Adımlar

Nihai malzeme seçiminizi tamamlamak için son derece yapılandırılmış bir süreci izleyin. İlk olarak, özel P&ID (Boru Tesisatı ve Enstrümantasyon Şeması) gereksinimlerinizi kapsamlı bir şekilde denetleyin. Kesin akışkan ortam özelliklerini ve aşırı termal aralıkları haritalandırın. İkinci olarak, doğrudan sertifikalı bir endüstriyel üreticiye danışın. Onlardan, topladığınız verileri esas alarak standart uyumluluğunu doğrulamalarını isteyin. Son olarak, kapsamlı karşılaştırmalı malzeme teklifleri isteyin. Nihai mali kararınızı yönlendirmek için bu ayrıntılı teklifleri kullanın.

Çözüm

Her endüstriyel boru sistemi için tek bir malzeme mükemmel şekilde çalışmaz. Üstünlük tamamen sizin özel operasyonel bağlamınıza ve çevresel değişkenlere bağlıdır. Uygun malzeme spesifikasyonu, temel fiziksel güvenliği ve sıkı mevzuat uyumluluğunu sağlar. Ayrıca, onlarca yıl boyunca genel proje yatırım getirinizi aktif olarak optimize eder. Her zaman planlama aşamasının başlarında uzman mühendislik desteğinden yararlanın. Herhangi bir satın alma siparişini tamamlamadan önce tüm sıvı kimyasal verilerini inceleyin. Karmaşık tedarik eylemlerine başlamadan önce sistem basınç değerlerini dikkatlice doğrulayın. Bu adımları atmak dayanıklı, uyumlu ve uygun maliyetli bir boru ağını garanti eder.

SSS

S: ANSI B16.5 flanşı hem karbon hem de paslanmaz çelikten üretilebilir mi?

C: Evet. ANSI/ASME standardı, 150# ila 2500# arasında değişen fiziksel boyutları ve güvenli basınç sınıflarını belirler. Belirli temel malzemeyi kısıtlamaz. Hem karbon hem de paslanmaz flanşlar, bu katı boyut standartlarına aynı şekilde bağlı kalarak küresel mühendislik projelerine evrensel uyum sağlar.

S: Paslanmaz çelik bir boruyu karbon çelik flanşa kaynaklamak güvenli midir?

C: Oldukça uzmanlaşmış, farklı metal kaynak prosedürleri gerektirir. Sertifikalı teknisyenler bunu güvenli bir şekilde gerçekleştirmek için genellikle 309L dolgu teli kullanır. Bununla birlikte, özel dielektrik izolasyon kitlerinin kullanıldığı cıvatalı bağlantılar, yaygın olarak tercih edilen endüstri standardı olmaya devam etmektedir. Çok daha güvenli bakım erişimi sunarlar ve üstün, uzun süreli korozyon önleme sağlarlar.

S: Deniz ortamlarında neden 304 yerine 316L paslanmaz çelik tercih ediliyor?

C: 316L önemli miktarda molibden kimyasal ilavesi içerir. Bu özel alaşım elementi, metalin agresif, klorür kaynaklı çukurlaşmaya karşı direncini büyük ölçüde artırır. Ayrıca çatlak korozyonunu standart 304'e göre çok daha etkili bir şekilde önler. Bu, onu yüksek oranda tuzlu deniz koşullarında güvenli çalışma için kesinlikle gerekli kılar.
