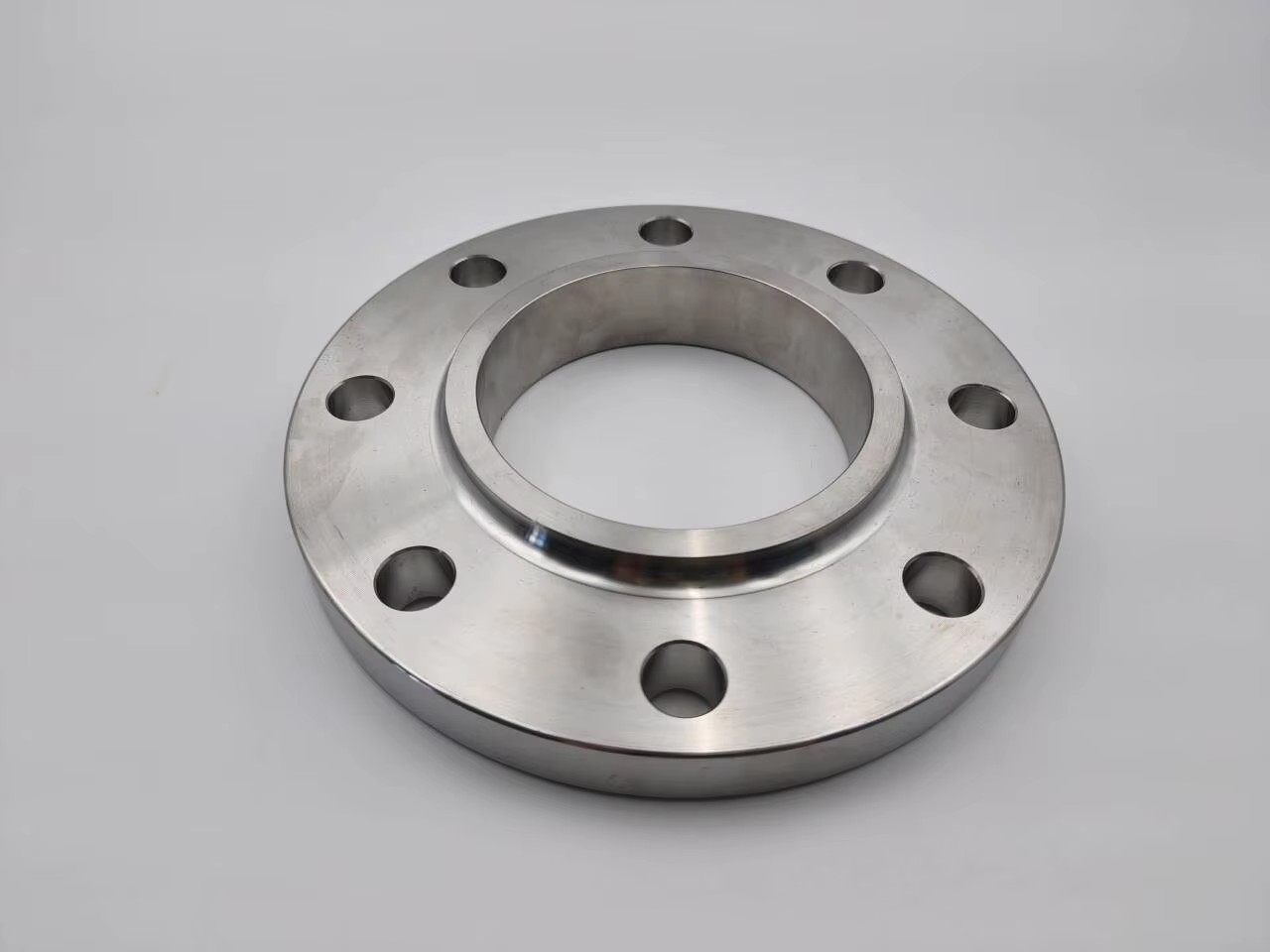

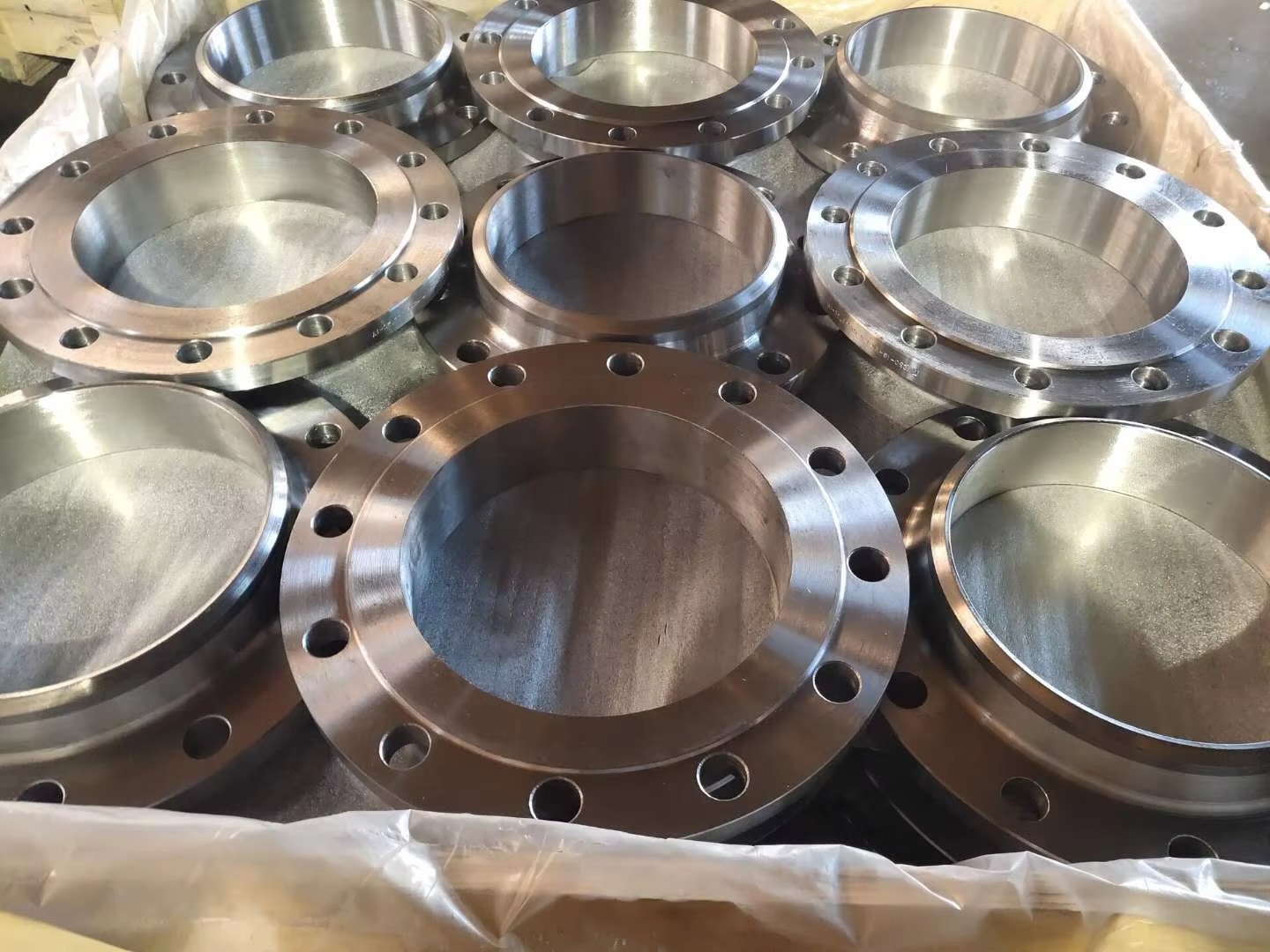

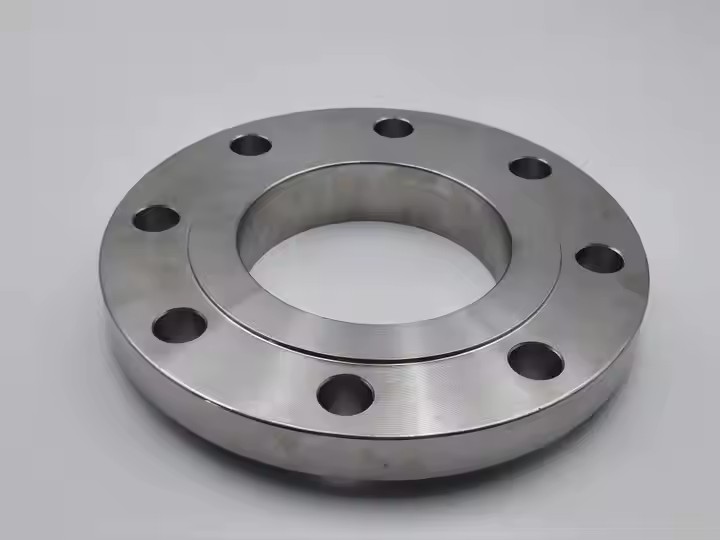

فلنج های فولادی کربن برای سیستم های خط لوله

نمای کلی محصول

انطباق با ASME B16.5 یکنواختی بعدی را تضمین می کند و آنها را با لوله ها ، دریچه ها و پمپ های موجود در صنایع ، گاز و شیمیایی سازگار می کند.

نام محصول	فلنج فولادی
انواع	بشقاب ، گردن جوش ، لغزش ، کور ، مفصل دامان ، فلنج نخ
مادی	فولاد کربن/استیل ضد زنگ
NPS	1/8 '-48 '
قطر بیرونی	10.2mm-1219mm
ضخامت	5mm-20mm
روش اتصال	جوش داده شده با لب به لب/جوش مسطح

ویژگی

کنترل فشار : فلنج کلاس 150 (PN10/16) متناسب با سیستم های فشار کم (285 psi) ، در حالی که کلاس 2500 (PN420) برنامه های فشار قوی را تا 2500 psi در خطوط لوله چاه روغن کنترل می کند.

کاهش خوردگی : تیمارهای سطح شامل آبکاری روی (5-15μm) برای استفاده داخلی و پوشش اپوکسی (100-200μm) برای دفن خاک یا قرار گرفتن در معرض شیمیایی خفیف است.

سازگاری جوشکاری : فلنج های گردن جوش دارای یک قطب مخروطی است که غلظت استرس را 40 ٪ در مقایسه با طرح های لغزش کاهش می دهد ، ایده آل برای سیستم های فشار چرخه ای.

استانداردهای بازرسی : هر فلنج برای تشخیص نقایص داخلی ، تحت آزمایش اولتراسونیک قرار دارد ، با 100 ٪ بازرسی بصری از سطوح آب بندی.

کاربرد

نفت و گاز میانی : خطوط جمع آوری ، فروشگاه های مخزن ذخیره سازی و ایستگاه های پمپاژ را به هم وصل می کند و به مخلوط نفت خام و مخلوط گاز طبیعی می پردازد.

پردازش شیمیایی : در خطوط انتقال معرف ، رسانه های راکتور و اتصالات ستون تقطیر (برای رسانه های خورنده غیر بلند) استفاده می شود.

مهندسی شهرداری : در شبکه های توزیع آب ، شبکه های نیروی فاضلاب و حلقه های چیلر HVAC در ساختمانهای تجاری اعمال می شود.

پرسش

س: حداقل ضخامت فلنج برای برنامه های دفن شده چیست؟

پاسخ: برای کلاس 300 (PN50) و دفن خاک ، حداقل ضخامت 12 میلی متر برای مقاومت در برابر فشار خارجی توصیه می شود.

س: آیا می توان از آنها با اتصالات Victaulic استفاده کرد؟

پاسخ: بله ، هنگامی که با فلنج های آداپتور سازگار جفت می شوید ، اما اطمینان حاصل کنید که تحمل تراز در 1.5 میلی متر پوند است تا از نشت جلوگیری شود.

س: هر چند وقت یک بار باید اتصالات فلنج را مورد بازرسی قرار داد؟

پاسخ: برای سیستم های بحرانی ، بازرسی های بصری سه ماهه ؛ برای خدمات عمومی ، چک های سالانه برای سفتی پیچ و وضعیت واشر.
